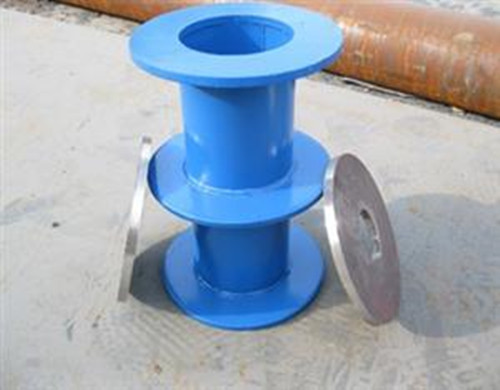

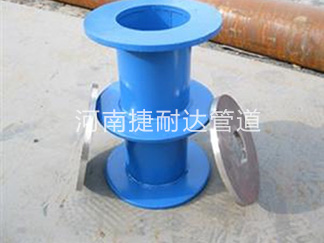

防(fang)護密(mi)(mi)(mi)閉套(tao)管(guan)是一(yi)種主要(yao)(yao)用于五金(jin)管(guan)道的(de)建筑預埋管(guan)件。防(fang)護密(mi)(mi)(mi)閉套(tao)管(guan)主要(yao)(yao)由:鋼制套(tao)管(guan)、翼(yi)環、組成,適(shi)用與穿鋼塑復(fu)合管(guan)的(de)管(guan)道。套(tao)管(guan)外(wai)(wai)部焊接一(yi)個翼(yi)環,套(tao)管(guan)通過翼(yi)環澆筑在(zai)人防(fang)墻(qiang)之(zhi)中,它的(de)外(wai)(wai)殼一(yi)次性澆注(zhu)在(zai)墻(qiang)壁上(shang),管(guan)子(zi)(zi)從套(tao)管(guan)中間通過,管(guan)子(zi)(zi)外(wai)(wai)徑(jing)與套(tao)管(guan)中間用填料密(mi)(mi)(mi)封(feng),起到了防(fang)水(shui)作用。
序號 | 名稱 | 數量 | 材料 | 備注 |
1 | 法蘭套管 | 1 | Q235-A | 焊接件 |
2 | 密封圈 | 1 | 氯丁橡膠 | |
3 | 法蘭壓蓋 | 1 | Q235-A | 焊接件 |
4 | 螺栓 | 0 | Q235-A | GB897-88A |
5 | 螺母 | Q235-A | GB/T41-2000 | |
6 | 鋼管 | Q235-A | ||
7 | 擋板 | Q235-A |
DN | D1 | D2 | D3 | D4 | D5 | D7 | Ⅰ | I0 | Ⅰ1 | I2 | d1 | d2 | d3 | d1 | d2 | k | n-M |
50 | 60 | 95 | 65 | 145 | 200 | 81 | 65 | / | 72 | 30 | 3.5 | 4 | 8 | 65 | 86 | 4 | 4-M12 |
65 | 76 | 114 | 80 | 165 | 220 | 96 | 65 | 25 | 72 | 30 | 3.7 | 4 | 8 | 80 | 105 | 4 | 4-M12 |
80 | 89 | 127 | 95 | 180 | 235 | 115 | 65 | 25 | 76 | 38 | 4 | 4 | 10 | 95 | 118 | 4 | 4-M12 |
100 | 108 | 146 | 114 | 200 | 255 | 134 | 65 | 25 | 76 | 38 | 4 | 4.5 | 10 | 114 | 136 | 4 | 4-M12 |
125 | 133 | 180 | 140 | 235 | 290 | 160 | 65 | 25 | 76 | 38 | 4 | 6 | 10 | 140 | 167 | 6 | 6-M16 |
150 | 159 | 203 | 165 | 260 | 315 | 185 | 65 | 25 | 76 | 38 | 4.5 | 6 | 10 | 165 | 190 | 6 | 6-M16 |
200 | 219 | 265 | 226 | 320 | 375 | 246 | 65 | 25 | 76 | 38 | 6 | 6 | 10 | 226 | 226 | 6 | 6-M16 |
