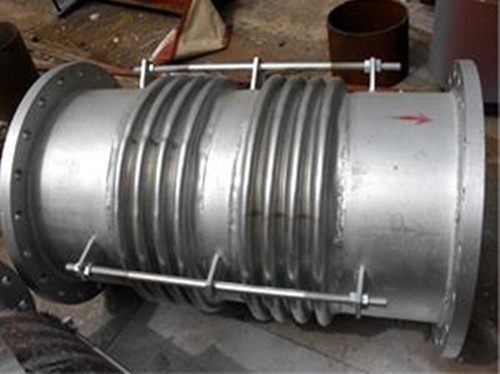

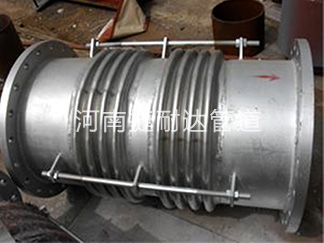

軸(zhou)(zhou)向(xiang)(xiang)型(xing)復(fu)式波(bo)紋補償(chang)器(FS型(xing))也稱軸(zhou)(zhou)向(xiang)(xiang)型(xing)伸縮節、軸(zhou)(zhou)向(xiang)(xiang)型(xing)補償(chang)器、復(fu)式波(bo)紋膨脹節，可吸收較大的軸(zhou)(zhou)向(xiang)(xiang)位移。對于這類波(bo)紋管(guan)較多的補償(chang)器而(er)言，外套既是一(yi)種保護裝置以保證(zheng)補償(chang)器在運輸或安裝過程中不損(sun)壞波(bo)紋管(guan)。而(er)且(qie)，又保證(zheng)了補償(chang)器工作時的穩定性，也是由于外罩的存在，對于補償(chang)器的保溫操作也變得簡(jian)單(dan)易行。
軸(zhou)(zhou)向型復(fu)式(shi)波紋(wen)(wen)補(bu)償(chang)器(qi)(qi)(qi)(FS型)也稱軸(zhou)(zhou)向型伸(shen)縮節(jie)、軸(zhou)(zhou)向型補(bu)償(chang)器(qi)(qi)(qi)、復(fu)式(shi)波紋(wen)(wen)膨脹節(jie)，可吸收較大(da)的(de)(de)軸(zhou)(zhou)向位移。對(dui)于這類波紋(wen)(wen)管較多的(de)(de)補(bu)償(chang)器(qi)(qi)(qi)而言，外套既是一種保(bao)護(hu)裝置(zhi)以保(bao)證(zheng)補(bu)償(chang)器(qi)(qi)(qi)在(zai)運輸或(huo)安裝過程中不(bu)損壞波紋(wen)(wen)管。而且(qie)，又保(bao)證(zheng)了(le)補(bu)償(chang)器(qi)(qi)(qi)工作(zuo)時的(de)(de)穩(wen)定性(xing)，也是由于外罩的(de)(de)存在(zai)，對(dui)于補(bu)償(chang)器(qi)(qi)(qi)的(de)(de)保(bao)溫(wen)操作(zuo)也變(bian)得簡單易行。
軸(zhou)向(xiang)復(fu)式波(bo)紋補償(chang)(chang)器(qi)可以滿足管(guan)道的軸(zhou)向(xiang)補償(chang)(chang)，補償(chang)(chang)量大，比(bi)較經濟是其特點。產品采(cai)用一次液壓成型(xing)和(he)機械成型(xing)技術，并(bing)輔助以計(ji)算機優化設(she)計(ji)、制造，具有(you)尺寸準(zhun)確(que)、表面(mian)整潔無(wu)創傷(shang)、產品結構緊湊、補償(chang)(chang)量大、無(wu)泄漏、耐腐蝕、壽命長，便于安裝(zhuang)、產品質量可靠等優點。
軸(zhou)向(xiang)型(xing)復式波紋補償(chang)器的(de)壓力計算：
①對固定支座的作(zuo)用力：
壓力推力：Fp=100·P·A(N)
軸向彈(dan)力：Fx=Kx·X(N)
式(shi)中：
P：高(gao)工作壓力或 高(gao)試驗壓力MPa
A：有效面積（查(cha)樣本）cm2
Kx：補償器軸向剛度(du)N/mm
X：補償器使用的軸向(xiang)補償量mm
②支座壓(ya)力：
查(cha)樣本0.6FS500×12J補(bu)償器 A=2445cm2 Kx=141N/mm
壓(ya)力推力：Fp=100·P·A=100×0.6×2445=146700N
軸向彈力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
